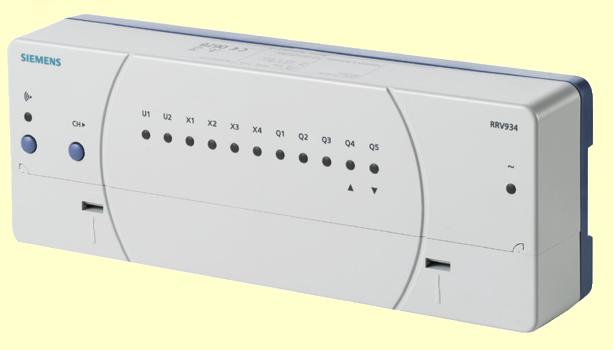

Fűtési kör szabályzó

















RF-alapú univerzális modul max. 2 helyiség csoport előszabályozásához vagy szellőző rendszer max. 3 fokozatú szabályozásához. Minden bemenet és kimenet univerzális felhasználásra is alkalmas. A megfelelő adatok vezeték nélküli kommunikáción keresztül érkeznek a QAX9... központi apartman egységről. Alkalmas fűtési és hűtési rendszerekben max. 2 helyiség csoport előszabályozásához, 2 vezér szabályozó, mindegyik DC 0...10 V beavatkozóhoz, 1 vezér szabályozó DC 0...10 V beavatkozóhoz és 1 vezér szabályozó 3-pont beavatkozóhoz. Előremenő és visszatérő hőmérséklet korlátozás, helyiség csoport szivattyúk és HMV készítés opcionális szabályozása Alkalmas 3-fokozatú szellőző rendszer szabályozására, azon belül HR bypass, páratartlom-, belső légminőség- vagy CO2- szint ráhatással, valamint hiba figyelés, A hő/hűtési igényjel továbbítása a primer energia rendszer felé, KNX standard alapú RF kommunikáció (868 MHz, kétirányú)

Működtető feszültség	230 VAC
Energia felhasználás	7 VA
Méréstartomány, hőmérséklet	0 ... 120 C°
Szabályozási algoritmus	Előszabályzó: PI
Kommunikáció	KNX RF-kompatibilis 868.3 MHz kétirányú
Benti vezeték nélküli tartomány	30 m
Univerzális bemenetek száma	4
Univerzális bemenet, jel	digitális0/1, LG-Ni1000, 0...10V DC
Univerzális kimenetek száma	2
Univerzális kimenetek jel	0...10V DC
Relé kimenetek száma	4
Relé kimenet, kapcsolási feszültség	24 ... 230 VAC, N.O. - kontaktus
Relé kimetet, kapcsolási áramerősség	AC 0.02 ... 2(2) A
Védettség	IP30
Szerelés	DIN sínre
Méret (Szé x Ma x Mé)	245 x 98 x 50 mm

Katalógus .....................................

Típus

RRV934
